Przeguby kulowe i tuleje to dwa najbardziej krytyczne elementy zużywające się w zawieszeniu i układzie kierowniczym pojazdu. Przeguby kulowe to sferyczne punkty obrotu, które łączą piastę koła z wahaczami zawieszenia, umożliwiając ruch obrotowy i kątowy. Tuleje to cylindryczne tuleje gumowe lub poliuretanowe, które amlubtyzują i izolują kontakt metal-metal w punktach obrotu zawieszenia. Obydwa wymagają wymiany, gdy wykazują mierzalny luz, pęknięcia lub hałasy – zazwyczaj każde z nich 70 000 do 150 000 mil w zależności od warunków jazdy, jakości materiału i częstotliwości konserwacji. Pomijając zużycie przeguby kulowe i tuleje jest jedną z głównych przyczyn przedwczesnego zużycia opon, nieprawidłowej geometrii kół i utraty kontroli nad pojazdem.

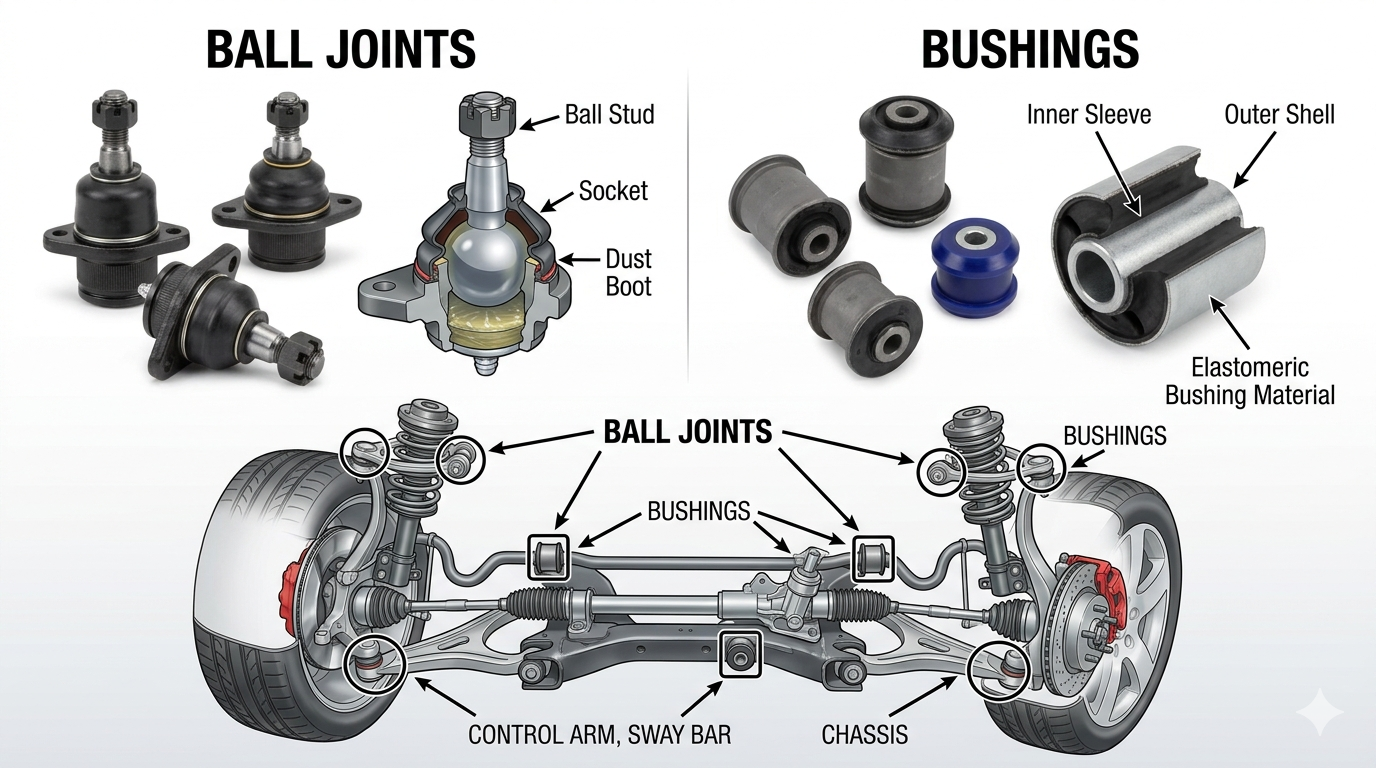

Czym są przeguby kulowe? Funkcja, projekt i lokalizacja

Przegub kulowy to elastyczny przegub składający się ze sworznia kulowego ze stali hartowanej, osadzonego wewnątrz nasmarowanej obudowy gniazda, zaprojektowany tak, aby przenosił zarówno obciążenie, jak i umożliwiał jednoczesny ruch w wielu osiach. Pomyśl o tym jak o ludzkim stawie biodrowym — musi on utrzymać znaczny ciężar, obracając się swobodnie w wielu kierunkach, bez wiązania lub utraty dokładności pozycji.

W typowym układzie przedniego zawieszenia każde przednie koło ma co najmniej jeden przegub kulowy — zwykle górny i dolny przegub kulowy w układach z podwójnymi wahaczami lub pojedynczy dolny przegub kulowy w układach z kolumnami MacPhersona. Mogą mieć tylne zawieszenia w niezależnych konstrukcjach wielowahaczowych od dwóch do czterech przegubów kulowych na koło .

Przeguby kulowe pełnią dwie różne role w zależności od ich położenia:

• Przeguby kulowe nośne udźwignąć ciężar pojazdu. W przypadku kolumn MacPhersona dolny przegub kulowy przenosi pełne obciążenie zawieszenia i zużywa się szybciej niż przeguby w układach z podwójnymi wahaczami, w których obciążenie rozkłada się na dwa przeguby.
• Przeguby kulowe popychacza prowadzić ruch, ale przenosić minimalne obciążenie pionowe. Zwykle wytrzymują one dłużej, ale nadal wymagają przeglądu, ponieważ ich awaria wpływa na geometrię układu kierowniczego.

Niewoczesne uszczelnione przeguby kulowe są wstępnie nasmarowane i nie wymagają konserwacji. Jednakże starsze lub zorientowane na wydajność konstrukcje zawierają smarowniczki (złączki Zerk), które należy smarować co roku 15 000 do 30 000 mil aby przedłużyć żywotność.

Co to są tuleje? Funkcja, materiały i typy

Tuleja to cylindryczna tuleja — zwykle wykonana z gumy, poliuretanu lub, w zastosowaniach wymagających wydajności, z metalu łożyska sferycznego — wciśnięta w element zawieszenia lub układu kierowniczego w celu pochłaniania wstrząsów, zmniejszania hałasu i utrzymywania geometrii obrotu. Wszędzie tam, gdzie dwie metalowe części zawieszenia muszą się obracać lub zginać względem siebie, pomiędzy nimi znajduje się tuleja zapobiegająca kontaktowi metalu z metalem.

Tuleje znajdują się w całym zawieszeniu i układzie kierowniczym, w tym:

• Tuleje wahaczy — w wewnętrznych punktach obrotu górnych i dolnych wahaczy
• Tuleje wahacza (stabilizatora) i tuleje łączników końcowych — mocowanie stabilizatora do ramy pomocniczej i łączników
• Tuleje drążków rozpórek — na tylnym sworzniu drążków napinających/ściskających
• Tuleje wahaczy wzdłużnych — w tylnych zawieszeniach wielowahaczowych i z wahaczami wleczonymi
• Tuleje ramy pomocniczej — odizolowanie całej ramy pomocniczej od podwozia
• Tuleje drążka kierowniczego — montaż drążka kierowniczego do ramy pomocniczej

Tuleje gumowe czy poliuretanowe: które są lepsze?

Tuleje gumowe są standardem OEM, ponieważ najskuteczniej pochłaniają wibracje i hałas drogowy , oferując zgodną jazdę kosztem nieco niejasnego prowadzenia na granicy. Tuleje poliuretanowe są twardsze, bardziej stabilne wymiarowo i bardziej odporne na olej, ozon i ekstremalne temperatury — zapewniając ostrzejszą reakcję układu kierowniczego i dłuższą żywotność (często 2–3× dłuższe od gumy ) kosztem zwiększonego przenoszenia NVH (hałasu, wibracji, uciążliwości) do kabiny.

Przeguby kulowe a tuleje: różnice w rdzeniach w skrócie

Podpis: Bezpośrednie porównanie przegubów kulowych i tulei pod kątem ośmiu kluczowych atrybutów, w tym funkcji, materiałów, objawów awarii, żywotności i kosztów wymiany.

Znaki ostrzegawcze zużytych przegubów kulowych i tulei

Najwcześniejszym sygnałem ostrzegawczym uszkodzonych przegubów kulowych i tulei jest nietypowy hałas — w szczególności stukanie, skrzypienie lub stukanie w przednim zawieszeniu podczas jazdy po nierównościach lub podczas skręcania z małą prędkością. Wczesne rozpoznanie różnicy między awarią przegubu kulowego a awarią tulei zapobiega zarówno zagrożeniom bezpieczeństwa, jak i kaskadowym uszkodzeniom opon, zbieżności i elementów układu kierowniczego.

Oznaki zużycia przegubów kulowych

• Stukanie lub dudnienie z przedniego zawieszenia w przypadku najechania na dziurę, progi zwalniające lub nierówną nawierzchnię drogi — najbardziej niezawodny wskaźnik wczesnego ostrzegania
• Błądzenie lub niejasne sterowanie — pojazd dryfuje subtelnie, bez udziału układu kierowniczego, co wymaga ciągłych, drobnych korekt
• Wibracje kierownicy przy prędkościach autostradowych, szczególnie w zakresie 50–70 mil na godzinę, spowodowanych luźną geometrią kół
• Nierówne lub pierzaste zużycie opon — zwykle na wewnętrznej lub zewnętrznej krawędzi przednich opon, co wskazuje, że kąt pochylenia koła zmienia się dynamicznie w miarę nadmiernego ruchu przegubu
• Błąd kontroli wizualnej: więcej niż Luz osiowy 0,5 mm or Luz promieniowy 1,5 mm mierzony czujnikiem zegarowym wskazuje zużyty przegub kulowy wymagający natychmiastowej wymiany

Oznaki zużycia tulei

• Skrzypienie lub skrzypienie z punktów obrotu zawieszenia podczas powolnych manewrów parkowania lub podczas przenoszenia ciężaru na nierównościach — najczęstszą przyczyną jest wysychanie gumy
• Pukanie lub stukanie — zazwyczaj mniej ostre niż uderzenie przegubu kulowego; raczej głuchy łoskot, gdy metal styka się z metalem przez zniszczoną tuleję
• Zmniejszona ostrość kierowania — pojazd wydaje się „pływać” lub jest nieprecyzyjny przy zmianach kierunku, ponieważ geometria wahaczy zmienia się pod obciążeniem
• Widoczne pęknięcie lub rozdarcie materiału tulei gumowej, widocznych w punktach obrotu wewnętrznych wahaczy podczas oględzin podwozia
• Zahamowanie lub nadmierne przechylenie nadwozia — zużyte tuleje i łączniki stabilizatorów umożliwiają większe przechyły nadwozia, niż pozwalał na to stabilizator

Jak sprawdzać przeguby kulowe i tuleje: przewodnik krok po kroku

Prawidłowa kontrola przegubów kulowych i tulei wymaga bezpiecznego podniesienia pojazdu, tak aby zawieszenie zwisało swobodnie — nigdy nie wykonuj tego przeglądu, gdy samochód stoi na kołach, gdyż obciążenie maskuje luzy wspólne.

Kontrola przegubu kulowego

1. Podnieś i podeprzyj pojazd na podnośnikach pod ramą (nie wahaczami), więc zawieszenie całkowicie opada.
2. Chwyć górną i dolną część opony (położenia na godzinie 12 i 6) i mocno ją wsuwaj i wysuwaj. Każdy wyczuwalny ruch wskazuje na zużycie przegubu kulowego – w przypadku przegubów nośnych, Dopuszczalnym limitem jest luz 0 mm w większości specyfikacji OEM.
3. Chwyć oponę w pozycjach na godzinie 9 i 3 i potrząśnij nim na boki. Luz na boki w tej pozycji wskazuje na zużycie łożysk kół, a nie przegubów kulowych.
4. Użyj czujnika zegarowego w celu dokładnego pomiaru: przymocuj do wahacza i umieść sondę na sworzniu przegubu kulowego. Dowolna lektura powyżej 0,5 mm osiowo lub 1,5 mm promieniowo zazwyczaj wymaga wymiany.
5. Sprawdź osłonę przeciwpyłową wizualnie — rozdarty lub brakujący but umożliwia zabrudzenie i szybko przyspiesza wewnętrzne zużycie. W większości profesjonalnych standardów kontroli sama podarta osłona stanowi podstawę do wymiany.

Kontrola tulei

1. Z podniesionym pojazdem , użyj jasnej latarki i lusterka, aby wizualnie sprawdzić wszystkie dostępne wahacze, drążek stabilizatora i tuleje wahaczy wleczonych pod kątem pęknięć, rozdarć lub wytłoczeń (guma wyciskana z obudowy).
2. Użyj drążka do podważania delikatnie nałożyć na wahacz w pobliżu każdego miejsca tulei. Ruch większy niż 3–4 mm w dowolnym kierunku oznacza awarię tulei.
3. Sprawdź pod kątem zanieczyszczenia oleju — tłusta, spęczniona lub odbarwiona guma wskazuje, że tuleja wchłonęła produkty ropopochodne (często spotykane w pobliżu silnika lub skrzyni biegów), co znacznie przyspiesza jej niszczenie.

Tuleje gumowe i poliuretanowe: szczegółowe porównanie

Podpis: Porównanie tulei gumowych OEM z tulejami poliuretanowymi na podstawie dziewięciu kryteriów wydajności, trwałości i zastosowania, które pomogą wybrać właściwy materiał tulei dla Twojego pojazdu.

Wymiana przegubu kulowego i tulei: koszt, robocizna i czego się spodziewać

Wspólna wymiana przegubów kulowych i tulei podczas jednej wizyty serwisowej zawieszenia pozwala zaoszczędzić znaczne koszty pracy , ponieważ oba elementy wymagają demontażu koła, demontażu zawieszenia i ustawienia zbieżności po naprawie – czynności, które prawie w całości się pokrywają.

Typowe koszty wymiany

• Wymiana przegubu kulowego (jeden narożnik): Części i robocizna o wartości 150–350 USD do większości samochodów osobowych. Oferta ciężarówek i SUV-ów z wprasowanymi przegubami kulowymi na wytrzymałych wahaczach wahadłowych obejmuje m.in 300–600 dolarów za róg .
• Wymiana tulei wahacza: 80–200 USD za wahacz, jeśli tuleje są wymieniane osobno. Wyciskanie i wciskanie nowych tulei wymaga prasy hydraulicznej — większość warsztatów wymienia cały zespół wahacza, gdy koszt wymiany tulei zbliża się do ceny zmontowanego wahacza, co jest powszechne w wielu nowoczesnych pojazdach.
• Całkowita wymiana wahacza (tuleje przegubów kulowych wahaczy jako zespół): 200–500 USD za narożnik w przypadku większości pojazdów — często jest to najbardziej ekonomiczna metoda, gdy jednocześnie zużywają się zarówno przeguby kulowe, jak i tuleje.
• Geometria czterech kół po naprawie zawieszenia: dodaj 80–150 dolarów — obowiązkowe po każdej wymianie przegubu kulowego lub tulei wahacza.

Czy należy wymieniać przeguby kulowe i tuleje parami?

Tak — jednoczesna wymiana obu stron jest standardową rekomendacją dla profesjonalistów gdy przebieg przekracza 80 000 mil lub gdy pojazd ma więcej niż 8 lat. Podzespoły zużywają się w podobnym tempie ze względu na odpowiedni przebieg i narażenie na środowisko. Wymiana tylko uszkodzonej strony powoduje, że strona przeciwna prawdopodobnie ulegnie uszkodzeniu w ciągu 12–18 miesięcy, co będzie wymagało powtórzenia tego samego kosztu pracy.

Czynniki przyspieszające zużycie przegubów kulowych i tulei

Warunki jazdy i obciążenie pojazdu mają większy wpływ na żywotność przegubów kulowych i tulei niż sam przebieg — pojazd przejechany 80 000 mil po nierównych drogach wiejskich może mieć większe zużycie zawieszenia niż pojazd z przebiegiem 100 000 mil na autostradzie.

• Drogi nieutwardzone lub nieutwardzone: Uderzenia w dziury powodują obciążenia udarowe 3–5 razy większe niż normalne obciążenia drogowe do przegubów kulowych. Pojedyncze silne uderzenie w dziurę może zdeformować gniazdo kulowe lub spowodować pęknięcie zniszczonej tulei gumowej.
• Ciężkie ładunki lub holowanie: Załadunek pojazdu przekraczający jego znamionową DMC proporcjonalnie zwiększa obciążenie przegubów kulowych. Holowanie z maksymalnym udźwigiem znamionowym w sposób ciągły zmniejsza żywotność przegubu kulowego o szacunkową wartość 20–35% w porównaniu do użycia bez obciążenia.
• Podniesione zawieszenia: Zestawy podnoszenia zawieszenia zwiększają kąty pracy osi CV i przegubów kulowych poza zakres konstrukcyjny, radykalnie przyspieszając zużycie — często skracając żywotność przegubów kulowych do 30 000–50 000 mil w ciężko uniesionych ciężarówkach.
• Zaniedbane wyrównanie: Niewspółosiowość powoduje nierówne obciążenie boczne przegubów kulowych i nieprawidłowe naprężenia elastyczne na tulejach. Pojazd z zaledwie 0,5° nadmiernego pochylenia może przyspieszyć zużycie wewnętrznych przegubów kulowych nawet o 40%.
• Podarte buty przeciwpyłowe: Po rozerwaniu osłony ochronnej przegubu kulowego lub tulei natychmiast zaczyna się przedostawanie brudu, piasku i wody. Zanieczyszczony smar w gnieździe przegubu kulowego ściera wkładkę gniazda, skracając pozostałą żywotność o kilka lat miesiące .
• Środowiska zasolone i korozyjne: Sól drogowa w klimacie zimowym przenika pomiędzy obudowy przegubów kulowych i wahacze, zacierając elementy i przyspieszając korozję zewnętrzną, która ostatecznie niszczy samą obudowę przegubu.

Konsekwencje ignorowania uszkodzonych przegubów kulowych: perspektywa bezpieczeństwa

Całkowicie uszkodzony przegub kulowy — taki, w którym śruba oddziela się od gniazda — powoduje natychmiastową i całkowitą utratę sterowania i kontroli nad kołem , co Krajowa Administracja Bezpieczeństwa Ruchu Drogowego (NHTSA) klasyfikuje jako katastrofalną awarię bezpieczeństwa. Kiedy dolny przegub kulowy oddziela się, koło zapada się do wewnątrz (usterka ujemnego pochylenia koła), wrzeciono opada i pojazd nie ma właściwości kierowania ani hamowania na tym zakręcie.

Dane NHTSA to pokazują awarie elementów zawieszenia – w tym przegubów kulowych — stanowi około Rocznie ulega wypadkom 5000 pojazdów mechanicznych w Stanach Zjednoczonych. W przeciwieństwie do awarii tulei, która stopniowo pogarsza wydajność, awaria przegubu kulowego może być nagła i bez dalszego ostrzeżenia po początkowej fazie stukania.

Praktyczna zasada bezpieczeństwa: każdy mierzalny luz w przegubie kulowym nośnym jest podstawą do natychmiastowej wymiany . Nie ma akceptowalnego progu „monitorowania i napędzania” w przypadku zużytych przegubów kulowych nośnych.

Często zadawane pytania dotyczące przegubów kulowych i tulei

Wniosek: priorytetowe traktowanie stanu przegubów kulowych i tulei nie podlega negocjacjom

Przeguby kulowe i tuleje work as a system — gdy którykolwiek z nich ulega degradacji, drugi jest zmuszony to kompensować, przyspieszając zużycie całego zawieszenia. Traktowanie ich jako odrębnych, niezależnych problemów prowadzi do niekompletnych napraw, powtarzania geometrii i ciągłego zużycia opon.

Praktyczny wniosek na wynos: sprawdź przeguby kulowe i tuleje przy każdej zmianie opon (co 5 000–7 500 mil) wymieniaj zużyte elementy w parach osi, zawsze przestrzegaj pracy zawieszenia, ustawiając geometrię czterech kół i wybieraj jakość komponentów odpowiadającą konkretnym zastosowaniom pojazdu — guma OEM dla kierowców nastawionych na wygodę na co dzień, poliuretan do zastosowań wymagających wysokich osiągów lub ciężkich zastosowań.

Kompletne odświeżenie przedniego zawieszenia – łącznie z obydwoma przeguby kulowe i tuleje — zazwyczaj kosztuje 600–1200 USD w przypadku większości pojazdów osobowych i stanowi jedną z najbardziej wpływowych inwestycji w konserwację dostępnych na rynku, pozwalających przywrócić zarówno bezpieczeństwo, jak i dynamikę jazdy każdemu pojazdowi o przebiegu przekraczającym 80 000 mil.
